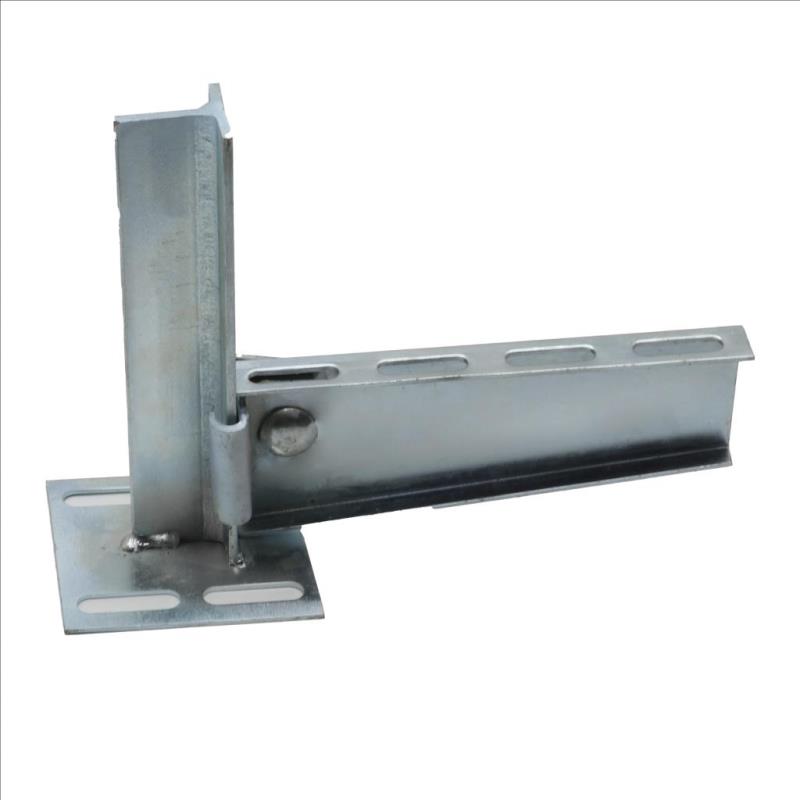

پایه ساپورت دوبل

## پایه ساپورت چیست؟

پایه ساپورت (Support Post / Pipe Hanger) قطعه‌ای صنعتی و کاربردی است که برای نگهداشتن، تثبیت و تحمل وزن لوله‌ها، کابل‌ها، سینی‌های کابل، کانال‌های تهویه و سایر تجهیزات تاسیساتی در صنایع مختلف، ساختمان‌ها و کارخانجات مورد استفاده قرار می‌گیرد. این پایه‌ها وظیفه دارند بار وارده را به سازه اصلی (دیوار، سقف، زمین) منتقل کرده و از افتادگی، لرزش یا تغییر مسیر ناخواسته تجهیزات جلوگیری کنند.

به عبارت دیگر، پایه ساپورت ستون فقرات سیستم‌های تاسیساتی شماست و اطمینان حاصل می‌کند که همه چیز در جای خود و به صورت ایمن باقی بماند.

## کاربردهای پایه ساپورت

پایه‌های ساپورت در طیف وسیعی از کاربردها استفاده می‌شوند:

– سیستم‌های لوله‌کشی: آب، فاضلاب، گاز، بخار، آتش‌نشانی، سرمایش و گرمایش
– کانال‌های تهویه مطبوع (HVAC): کانال‌های هوای رفت و برگشت
– کابل‌کشی و سینی کابل: نگهداشتن سینی‌های کابل برق، شبکه و مخابرات
– تجهیزات صنعتی: نگهداری از لوله‌ها و قطعات ماشین‌آلات
– تاسیسات ساختمانی: نصب لوله‌های آب و فاضلاب در موتورخانه، رایزرها و طبقات
– نیروگاه‌ها و پتروشیمی‌ها: در بخش‌های حساس و پرفشار

## انواع پایه ساپورت

پایه‌های ساپورت بر اساس نوع کاربرد، جنس، نحوه نصب و ظرفیت تحمل بار انواع مختلفی دارند:

### 1. بر اساس جنس:
– پایه ساپورت گالوانیزه گرم: مقاوم‌ترین نوع در برابر خوردگی و رطوبت، ایده‌آل برای محیط‌های صنعتی، فضای باز و مرطوب.
– پایه ساپورت گالوانیزه سرد: ارزان‌تر از گالوانیزه گرم، مناسب برای محیط‌های داخلی با رطوبت کم.
– پایه ساپورت استیل (ضد زنگ): بسیار مقاوم در برابر خوردگی، مناسب برای صنایع غذایی، دارویی و محیط‌های شیمیایی خورنده.
– پایه ساپورت آهنی (بدون پوشش): فقط برای محیط‌های کاملاً خشک و داخلی که نیاز به پوشش ندارند.

### 2. بر اساس نوع نصب و شکل ظاهری:
– بست لوله (Pipe Clamp / U-Bolt): U شکل فلزی با دو پیچ، که لوله را در بر گرفته و به صفحه پایه یا مقره وصل می‌شود.
– مقره (Saddle / Shoe): قطعه‌ای که لوله روی آن قرار می‌گیرد و به پایه ساپورت متصل می‌شود.
– پایه دیواری (Wall Bracket): برای اتصال ساپورت به دیوار.
– پایه سقفی (Ceiling Hanger): برای اتصال ساپورت به سقف (معمولاً با راد یا زنجیر).
– پایه زمینی (Floor Support): برای قرار دادن و تثبیت لوله‌ها روی زمین یا سطح فونداسیون.
– کرپی لوله: مشابه بست لوله U شکل، اما معمولاً با طراحی ساده‌تر.
– رک (Rack) و ساپورت‌های مونتاژی: سیستم‌های پیچیده‌تر برای نگهداری مجموعه‌ای از لوله‌ها یا سینی‌ها.

### 3. بر اساس نوع تحمل بار:
– ساپورت ثابت (Fixed Support): نقطه اتکای ثابتی برای لوله فراهم می‌کند.
– ساپورت متحرک (Sliding Support): اجازه جابجایی جزئی لوله را در اثر انبساط حرارتی می‌دهد.
– ساپورت غلتکی (Roller Support): برای تحمل وزن زیاد و امکان حرکت روان لوله.
– آویز لوله (Pipe Hanger): با استفاده از راد یا زنجیر از سقف آویزان می‌شود.

## مزایای استفاده از پایه ساپورت مناسب

– افزایش ایمنی: جلوگیری از سقوط تجهیزات و بروز حوادث
– افزایش طول عمر سیستم: کاهش تنش و سایش بر روی لوله‌ها و اتصالات
– نظم و زیبایی: مرتب‌سازی تاسیسات و جلوگیری از شلختگی
– تسهیل تعمیرات و نگهداری: دسترسی راحت‌تر به اجزای سیستم
– استانداردسازی: رعایت مقررات فنی و استانداردهای صنعتی
– کاهش ارتعاش و صدا: جذب بخشی از لرزش‌های ناشی از جریان سیال

## نکات مهم در انتخاب پایه ساپورت

– جنس لوله/کابل/کانال: برای لوله‌های فلزی، فولادی، مسی، پلاستیکی، یا سینی کابل.
– محیط نصب: داخل ساختمان، بیرون، مرطوب، شیمیایی، دمای بالا/پایین.
– وزن بار: وزن خود لوله (پر از سیال) + وزن سیال + وزن عایق.
– نیاز به حرکت لوله: آیا لوله در اثر دما منبسط یا منقبض می‌شود؟
– نقطه نصب: دیوار، سقف، زمین، سازه فلزی.
– نوع اتصال: کرپی، بست U شکل، مقره، راد، زنجیر.
– استانداردهای مربوطه: رعایت استانداردهای صنعتی و ساختمانی (مثلاً استاندارد API برای صنایع نفت و گاز).

## جمع‌بندی

پایه ساپورت، هرچند قطعه‌ای کوچک به نظر می‌رسد، اما نقش بسیار مهمی در پایداری، ایمنی و طول عمر کلیه سیستم‌های تاسیساتی ایفا می‌کند. انتخاب صحیح نوع پایه ساپورت بر اساس جنس، محیط، بار و نحوه نصب، اطمینان شما را از عملکرد صحیح و ایمن پروژه تضمین خواهد کرد.

—
